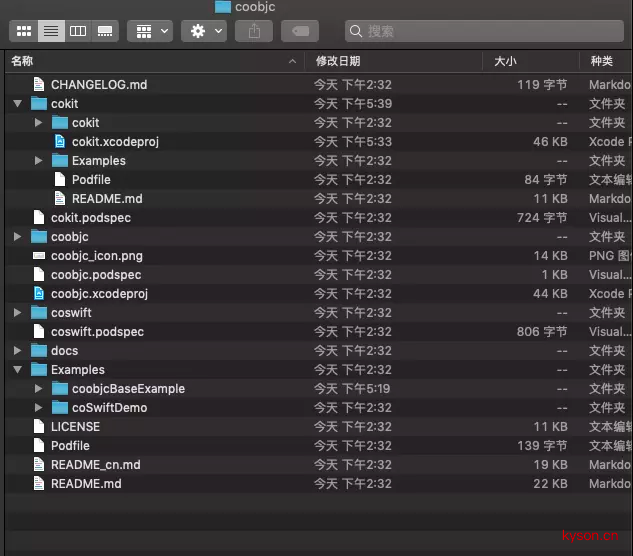

作者 kyson老师 2019.03.01 15:19:00 阿里开源 iOS 协程开发框架 coobjc源码分析 评论:0 ## 背景 今天朋友圈被一篇文章(以下简称“coobjc介绍文章”)刷屏了:[刚刚,阿里开源 iOS 协程开发框架 coobjc!](https://mp.weixin.qq.com/s/hXmkd0TqTrCD-4kYlZcqvQ)。可能大部分iOS开发者都直接懵逼了: - 什么是协程? - 协程的作用是什么? - 为什么要使用它? 因此笔者想给大家普及普及协程的知识,运行一下`coobjc`的Example,顺便分析一下`coobjc`源码。 ## 分析 协程的维基百科在这里:[协程](https://zh.wikipedia.org/wiki/%E5%8D%8F%E7%A8%8B)。引用里面的解释如下: >协程是计算机程序的一类组件,推广了非抢先多任务的子程序,允许执行被挂起与被恢复。相对子例程而言,协程更为一般和灵活,但在实践中使用没有子例程那样广泛。协程源自Simula和Modula-2语言,但也有其他语言支持。协程更适合于用来实现彼此熟悉的程序组件,如合作式多任务、异常处理、事件循环、迭代器、无限列表和管道。 根据高德纳的说法, 马尔文·康威于1958年发明了术语coroutine并用于构建汇编程序。 对,还是一知半解。但最起码我们了解到 - 协程的英文是“coroutine”,因此我们能理解阿里的库起名为`coobjc`的含义。那么这个词又是怎么来的呢?笔者再深挖一下,协程(coroutine)顾名思义就是“协作的例程”(co-operative routines)。 - 协程是和进程或者线程有一定关系的 - 协程的历史还是比较悠久的,只是`Objective-C`不支持。笔者经过查阅,发现很多现代语言都支持协程。比如Python以及swift,甚至C语言也是支持协程的。 协程的作用其实在`coobjc`介绍文章中有提及,是为了优化`iOS`中的异步操作。解决了如下问题: - "嵌套地狱" - 错误处理复杂和冗长 - 容易忘记调用 completion handler - 条件执行变得很困难 - 从互相独立的调用中组合返回结果变得极其困难 - 在错误的线程中继续执行 - 难以定位原因的多线程崩溃 - 锁和信号量滥用带来的卡顿、卡死 听起来是有点强大,最明显的好处是可以简化代码;并且在coobjc介绍文章也说道,性能也有所保障:当线程的数量级大于1000以上时,`coobjc`的优势就会非常明显。为了证明文章的结论,我们就来运行一下`coobjc`源码好了。 [这里](https://github.com/alibaba/coobjc)下载`coobjc`源码。 发现目录结构如下:  从目录结构看还是比较清晰的,根据`coobjc`介绍文章中提到的,`coobjc`不但提供了基础的异步操作还提供了基于UIKit的封装。目录中 - `cokit` 及其子目录提供的是基于UIKit层的`coobjc`封装 - `coobjc`目录是`coobjc`的`Objective-C`版实现的源代码 - `coswift`目录是`coobjc`的`Swift`版实现的源代码 - `Example` 下有两个目录,一个是`Objective-C`的实现,一个是`Swift`版的实现的Demo 我们先分析一下`coobjcBaseExample`工程: 打开项目,`pod update`一下即可运行,运行结果如下:  可以看到是个简单的列表页。 >Tips 打开podfile可以发现里面有库`coobjc`以外,还有`Specta`、`Expecta`以及`OCMock`。这三个库这里不多做介绍了,大家只需要知道这是用于单元测试的。 我们先看一下这个列表的实现逻辑是什么样的。我们不难定位到页面位于`KMDiscoverListViewController`中,其网络请求(这里是电影列表)代码如下: ``` - (void)requestMovies { co_launch(^{ NSArray *dataArray = [[KMDiscoverSource discoverSource] getDiscoverList:@"1"]; [self.refreshControl endRefreshing]; if (dataArray != nil) { [self processData:dataArray]; } else { [self.networkLoadingViewController showErrorView]; } }); } ``` 这里很容易理解代码 ``` NSArray *dataArray = [[KMDiscoverSource discoverSource] getDiscoverList:@"1"]; ``` 是请求网络数据的,其实现如下: ``` - (NSArray*)getDiscoverList:(NSString *)pageLimit; { NSString *url = [NSString stringWithFormat:@"%@&page=%@", [self prepareUrl], pageLimit]; id json = [[DataService sharedInstance] requestJSONWithURL:url]; NSDictionary* infosDictionary = [self dictionaryFromResponseObject:json jsonPatternFile:@"KMDiscoverSourceJsonPattern.json"]; return [self processResponseObject:infosDictionary]; } ``` 以上代码也能猜出, ``` id json = [[DataService sharedInstance] requestJSONWithURL:url]; ``` 这一行是做了网络请求,但是我们再点击进入类`DataService`看`requestJSONWithURL`方法的实现的时候,发现已经看不懂了: ``` - (id)requestJSONWithURL:(NSString*)url CO_ASYNC{ SURE_ASYNC return await([self.jsonActor sendMessage:url]); } ``` 好吧。既然看不懂了,我们就从头开始学习,协程的含义以及使用。继而对`coobjc`源码进行分析。 ## 协程入门 `coobjc`介绍文章中有提到 - 第一种:利用`glibc` 的 `ucontext`组件(云风的库)。 - 第二种:使用汇编代码来切换上下文(实现C协程),原理同`ucontext`。 - 第三种:利用C语言语法`switch-case`的奇淫技巧来实现(Protothreads)。 - 第四种:利用了 C 语言的 `setjmp` 和 `longjmp`。 - 第五种:利用编译器支持语法糖。 经过筛选最终选择了第二种。那我们来一个个分析,为什么`coobjc`摒弃了其他的方式。 首先我们看第一种,`coobjc`介绍文章中提到`ucontext`在iOS中被废弃了,那如果不废弃,我们如何去使用`ucontext`呢?如下的一个Demo可以解释一下`ucontext`的用法: ``` #include #include #include int main(int argc, const char *argv[]){ ucontext_t context; getcontext(&context); puts("Hello world"); sleep(1); setcontext(&context); return 0; } ``` >注:示例代码来自维基百科. 保存上述代码到example.c,执行编译命令: ``` gcc example.c -o example ``` 想想程序运行的结果会是什么样? ``` kysonzhu@ubuntu:~$ ./example Hello world Hello world Hello world Hello world Hello world Hello world ^C kysonzhu@ubuntu:~$ ``` 上面是程序执行的部分输出,不知道是否和你想得一样呢?我们可以看到,程序在输出第一个“Hello world"后并没有退出程序,而是持续不断的输出“Hello world”。其实是程序通过`getcontext`先保存了一个上下文,然后输出“Hello world”,在通过`setcontext`恢复到`getcontext`的地方,重新执行代码,所以导致程序不断的输出“Hello world”,在我这个菜鸟的眼里,这简直就是一个神奇的跳转。那么问题来了,`ucontext`到底是什么? 这里笔者不多做介绍了,推荐一篇文章,讲的比较详细:[ucontext-人人都可以实现的简单协程库](https://blog.csdn.net/qq910894904/article/details/41911175) 这里我们只需要知道,所谓`coobjc`介绍文章中提到的使用汇编语言模拟`ucontext`,其实就是模拟的上面例子中的`setcontext`及`getcontext`等函数。为了证明笔者的猜想,笔者打开了`coobjc`源码库,发现里面的唯一的汇编文件`coroutine_context.s`  查看该文件,发现了这么几个函数: - _coroutine_getcontext - _coroutine_begin - _coroutine_setcontext 果然验证了笔者的想法。这三个方法被暴露在文件`coroutine_context.h`中,供后序调用: ``` extern int coroutine_getcontext (coroutine_ucontext_t *__ucp); extern int coroutine_setcontext (coroutine_ucontext_t *__ucp); extern int coroutine_begin (coroutine_ucontext_t *__ucp); ``` 接下来说另外一个函数 ``` int setcontext(const ucontext_t *cut) ``` 该函数是设置当前的上下文为`cut`,`setcontext`的上下文`cut`应该通过`getcontext`或者`makecontext`取得,如果调用成功则不返回。如果上下文是通过调用`getcontext()`取得,程序会继续执行这个调用。如果上下文是通过调用`makecontext`取得,程序会调用`makecontext`函数的第二个参数指向的函数,如果`func`函数返回,则恢复`makecontext`第一个参数指向的上下文第一个参数指向的上下文`context_t`中指向的`uc_link`.如果`uc_link`为NULL,则线程退出。 我们画个表类比一下`ucontext`和`coobjc`的函数: | ucontext | coobjc | 含义 | | :-------: |:-------------:| :-----:| | setcontext | coroutine_setcontext | 设置协程上下文 | | getcontext | coroutine_getcontext | 获取协程上下文 | | makecontext | coroutine_create | 创建一个协程上下文 | 这么一来,我们之前的程序可以改写成如下: ``` #import int main(int argc, const char *argv[]) { coroutine_ucontext_t context; coroutine_getcontext(&context); puts("Hello world"); sleep(1); coroutine_setcontext(&context); return 0; } ``` 返回的结果仍然不变,一直打印“hello world”。 ## 深入协程 ### (1)目录分析  上图是`coobjc`的目录结构,其中 - `core`目录提供了核心的协程函数 - `api`目录是`coobjc`基于`Objective-C`的封装 - `csp`,目录从库[libtask](https://swtch.com/libtask/)引入,提供了一些链式操作 - `objc`提供了`coobjc`对象声明周期管理的一些类 下面的文章,笔者会先从核心的`core`目录开始研究,后面的大家理解起来也就不复杂了。 ### (2)协程的构成 上面我们只简单的介绍了`coobjc`,也了解到`coobjc`基本都是参考了`ucontext`。那下面的例子中,笔者尽可能先介绍`ucontext`,然后再应用到`coobjc`对应的方法中。 我们继续讨论上文提到的几个函数,并说明一下其作用: ``` int getcontext(ucontext_t *uctp) ``` 这个方法是,获取当前上下文,并将上下文设置到`uctp`中,`uctp`是个上下文结构体,其定义如下: ``` _STRUCT_UCONTEXT { int uc_onstack; __darwin_sigset_t uc_sigmask; /* signal mask used by this context */ _STRUCT_SIGALTSTACK uc_stack; /* stack used by this context */ _STRUCT_UCONTEXT *uc_link; /* pointer to resuming context */ __darwin_size_t uc_mcsize; /* size of the machine context passed in */ _STRUCT_MCONTEXT *uc_mcontext; /* pointer to machine specific context */ #ifdef _XOPEN_SOURCE _STRUCT_MCONTEXT __mcontext_data; #endif /* _XOPEN_SOURCE */ }; /* user context */ typedef _STRUCT_UCONTEXT ucontext_t; /* [???] user context */ ``` 以上是`ucontext`的数据结构,其内部的几个属性介绍一下: 当当前上下文(如使用makecontext创建的上下文)运行终止时系统会恢复`uc_link`指向的上下文;`uc_sigmask`为该上下文中的阻塞信号集合;`uc_stack`为该上下文中使用的栈;`uc_mcontext`保存的上下文的特定机器表示,包括调用线程的特定寄存器等。其实还蛮好理解的,`ucontext`其实就存放一些必要的数据,这些数据还包括拯救成功或者失败的情况需要的数据。 相比较而言,`coobjc`的定义和`ucontext`有一定区别: ``` /** The structure store coroutine's context data. */ struct coroutine { coroutine_func entry; // Process entry. void *userdata; // Userdata. coroutine_func userdata_dispose; // Userdata's dispose action. void *context; // Coroutine's Call stack data. void *pre_context; // Coroutine's source process's Call stack data. int status; // Coroutine's running status. uint32_t stack_size; // Coroutine's stack size void *stack_memory; // Coroutine's stack memory address. void *stack_top; // Coroutine's stack top address. struct coroutine_scheduler *scheduler; // The pointer to the scheduler. int8_t is_scheduler; // The coroutine is a scheduler. struct coroutine *prev; struct coroutine *next; void *autoreleasepage; // If enable autorelease, the custom autoreleasepage. bool is_cancelled; // The coroutine is cancelled }; typedef struct coroutine coroutine_t; ``` 其中 ``` struct coroutine *prev; struct coroutine *next; ``` 表明其是一个链表结构。 既然是链表,那么就会有添加元素,以及删除某个元素的方法,果然我们在`coroutine.m`中发现了对应的链表操作方法: ``` // add routine to the queue void scheduler_add_coroutine(coroutine_list_t *l, coroutine_t *t) { if(l->tail) { l->tail->next = t; t->prev = l->tail; } else { l->head = t; t->prev = nil; } l->tail = t; t->next = nil; } // delete routine from the queue void scheduler_delete_coroutine(coroutine_list_t *l, coroutine_t *t) { if(t->prev) { t->prev->next = t->next; } else { l->head = t->next; } if(t->next) { t->next->prev = t->prev; } else { l->tail = t->prev; } } ``` 其中`coroutine_list_t`是为了标识链表的头尾节点: ``` /** Define the linked list of scheduler's queue. */ struct coroutine_list { coroutine_t *head; coroutine_t *tail; }; typedef struct coroutine_list coroutine_list_t; ``` 为了管理所有的协程状态,还设置了一个调度器: ``` /** Define the scheduler. One thread own one scheduler, all coroutine run this thread shares it. */ struct coroutine_scheduler { coroutine_t *main_coroutine; coroutine_t *running_coroutine; coroutine_list_t coroutine_queue; }; typedef struct coroutine_scheduler coroutine_scheduler_t; ``` 看命名就大概能猜到,`main_coroutine`中包含了主协程(可能是即将设置数据的协程,或者即将使用的协程);`running_coroutine`是当前正在运行的协程。 ### (3)协程的操作 协程拥有和线程一样类似的操作,例如创建,启动,出让控制权,恢复,以及死亡。对应的,我们在`coroutine.h`看到了如下的几个函数声明: ``` //关闭一个协程如果它已经死亡 void coroutine_close_ifdead(coroutine_t *co); //添加协程到调度器,并且立刻启动 void coroutine_resume(coroutine_t *co); //添加协程到调度器 void coroutine_add(coroutine_t *co); //出让控制权 void coroutine_yield(coroutine_t *co); ``` 为了更好的控制各个操作中的数据,`coobjc`还提供了以下两个方法: ``` void coroutine_setuserdata(coroutine_t *co, void *userdata, coroutine_func userdata_dispose); void *coroutine_getuserdata(coroutine_t *co); ``` 至此,`coobjc`的核心代码都分析完成了。 ###(3)协程的Objective-C层面的封装 我们再次回到文章开头的例子`- (void)requestMovies`方法的实现中,第一步就是调用一个`co_launch()`的方法,这个方法最终会调用到 ``` + (instancetype)coroutineWithBlock:(void(^)(void))block onQueue:(dispatch_queue_t _Nullable)queue stackSize:(NSUInteger)stackSize { if (queue == NULL) { queue = co_get_current_queue(); } if (queue == NULL) { return nil; } COCoroutine *coObj = [[self alloc] initWithBlock:block onQueue:queue]; coObj.queue = queue; coroutine_t *co = coroutine_create((void (*)(void *))co_exec); if (stackSize > 0 && stackSize < 1024*1024) { // Max 1M co->stack_size = (uint32_t)((stackSize % 16384 > 0) ? ((stackSize/16384 + 1) * 16384) : stackSize/16384); // Align with 16kb } coObj.co = co; coroutine_setuserdata(co, (__bridge_retained void *)coObj, co_obj_dispose); return coObj; } - (void)resumeNow { [self performBlockOnQueue:^{ if (self.isResume) { return; } self.isResume = YES; coroutine_resume(self.co); }]; } ``` 这两个方法。其实代码已经很容易理解了,第一个方法是创建一个协程,第二个是启动。 最后我们在说一下文章开头提到的await方法,其实最终就交给`chan`去处理了: ``` - (COActorCompletable *)sendMessage:(id)message { COActorCompletable *completable = [COActorCompletable promise]; dispatch_async(self.queue, ^{ COActorMessage *actorMessage = [[COActorMessage alloc] initWithType:message completable:completable]; [self.messageChan send_nonblock:actorMessage]; }); return completable; } ``` 所有的操作虽然丢到了同一个线程中,但其实最终是通过`chan`来调度了。关于chan就不在本文讨论范围了,后面如果有时间,笔者会再进行对chan的分析。 ## 总结 本文介绍了协程的概念,通过对比`ucontext`以及`coobjc`来说明协程的用法,并分析了`coobjc`的源代码,希望对大家有所帮助。 ### 扩展阅读 [iOS单元测试:Specta + Expecta + OCMock + OHHTTPStubs + KIF](https://blog.csdn.net/colorapp/article/details/47007431) [我所理解的ucontext族函数](https://www.jianshu.com/p/dfd7ac1402f0) [一个“蝇量级” C 语言协程库](https://coolshell.cn/articles/10975.html) [协程(Coroutine)并不是真正的多线程](https://www.cnblogs.com/wonderKK/p/4062591.html) [ucontext-人人都可以实现的简单协程库](https://blog.csdn.net/qq910894904/article/details/41911175) [协程分析之context上下文切换](https://tboox.org/cn/2016/10/28/coroutine-context/) 赏 标签:none
